9月24日消息,苹果iPhone 13系列今日正式发售并首批交付。微博大V@楼斌Robin 率先发布了苹果iPhone 13 Pro的拆解视频。虽然iPhone 13 Pro内部结构并没有发生太大变化,不过内部的元器件仍然有不少的调整,而这也是其刘海能够缩小20%、续航增加2.5小时的原因所在。

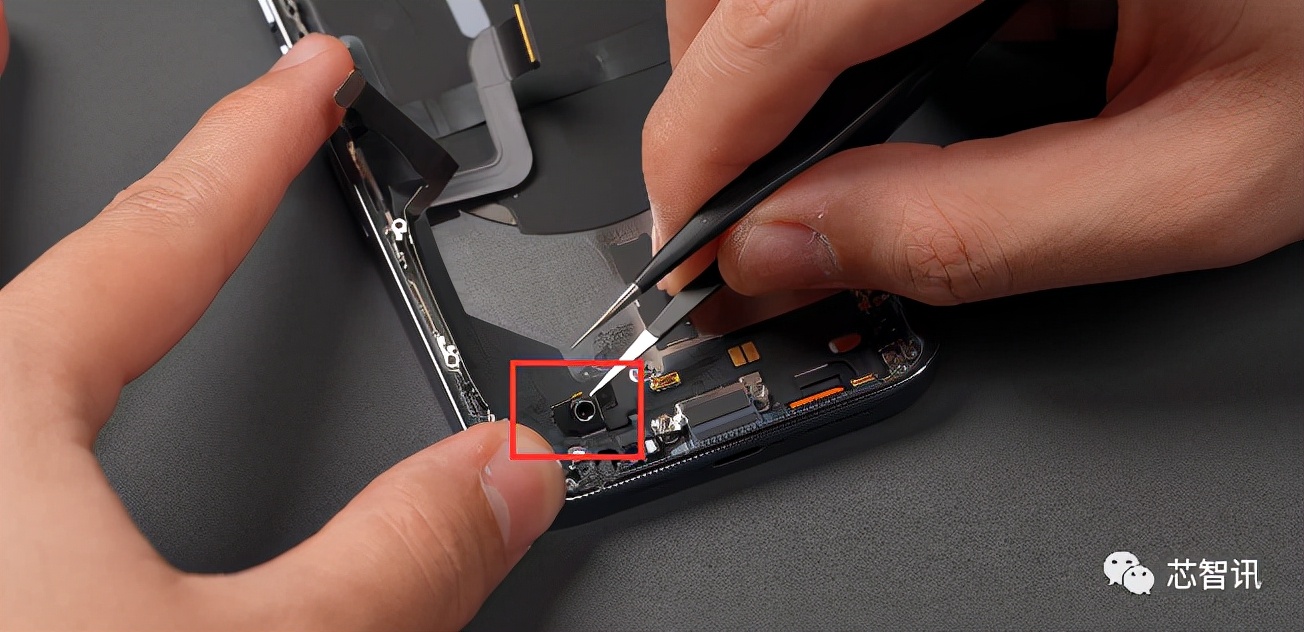

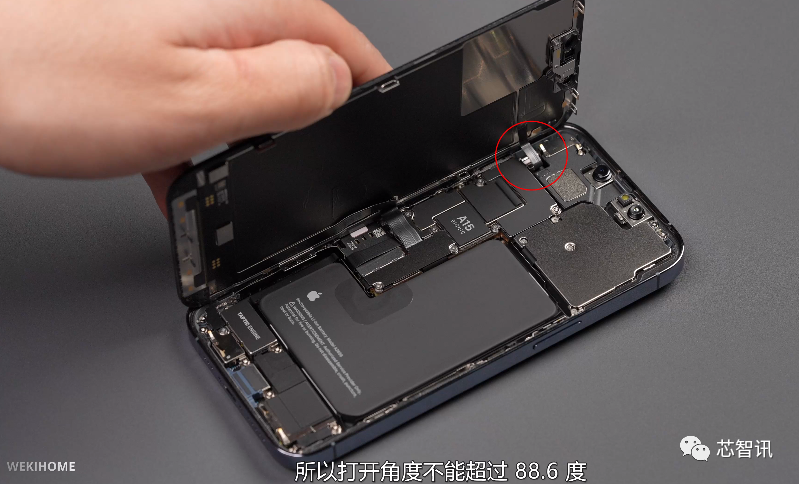

首先是分离屏幕,由于屏幕排线在手机的左侧,所以分离屏幕的时候需要注意。另外前置感应组件与主板连接的排线较短,所以打开屏幕的时候需要小心,打开角度不能超过88.6度,以免在掀开屏幕时损坏排线。在拆卸下固定电池排线的盖板螺丝之后,断开电池排线,接下来取下固定感应组件盖板的螺丝,取出盖板,断开感应组件和触摸显示的排线即可分离屏幕。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

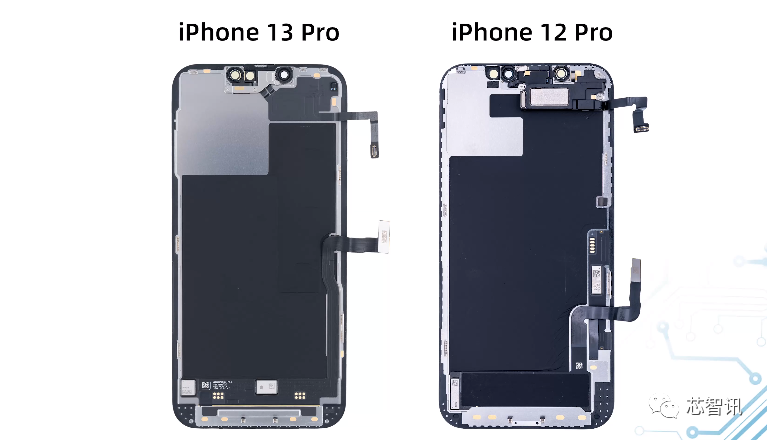

取下屏幕之后,将iPhone 13 Pro的屏幕与iPhone 12 Pro对比可以看出,iPhone 13 Pro将之前固定在屏幕上的听筒放到了后壳上,现在固定在屏幕背面的只有前置的感应组件和前置麦克风了。另外,iPhone 13 Pro把屏幕显示和触摸都集成在了一根排线上。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

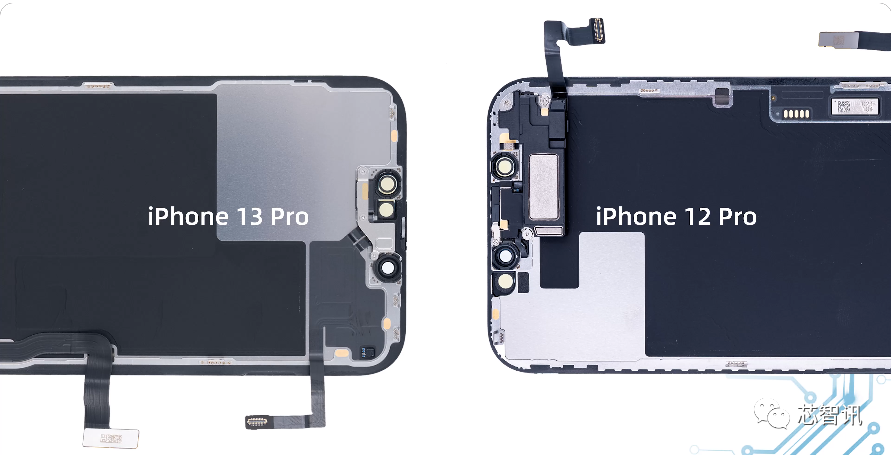

接下来将固定前置感应组件的盖板螺丝取下,去除盖板,就可以看到前置麦克风、距离感应器、环境光传感器,对比iPhone 12 Pro可以看到,iPhone 12 Pro固定在屏幕下方的组件少了泛光感应元件和前置的听筒。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

另外,从屏幕排线上印有的字样来看,被拆解的这款iPhone 13 Pro采用的是三星Display的120Hz高刷屏(仅iPhone 13 Pro有120Hz高刷)。

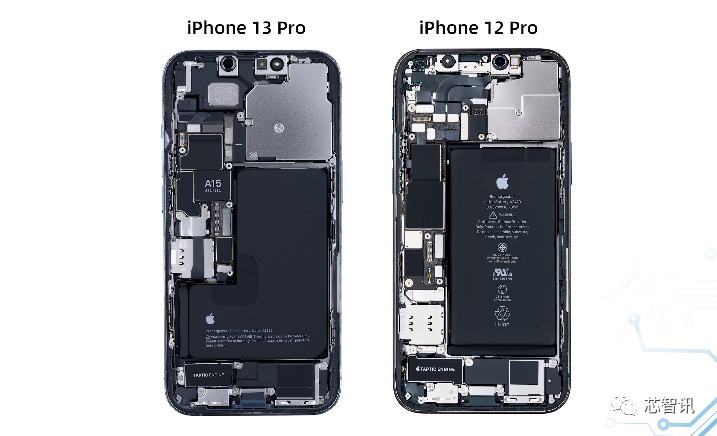

接下来再看手机内部的主体部分,与上代的iPhone 12 Pro相比,iPhone 13 Pro电池由长条形改成了“L”形,并且体积更大,这也使得电池容量有了大幅提升。此外,iPhone 13 Pro的电池上印刷的内容也大幅减少,并且在主板上还首次印上了“A15”处理器的字样。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

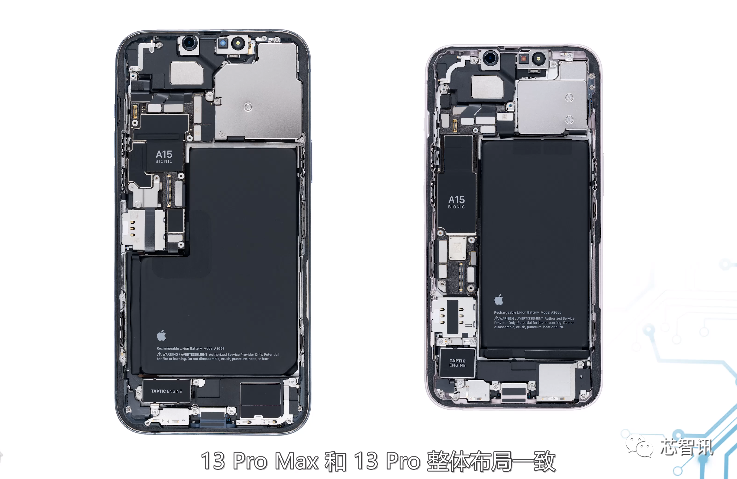

iPhone 13 Pro对比iPhone 13 Pro Max和iPhone 13来看,iPhone 13 Pro和iPhone 13 Pro Max内部的布局基本一致,而iPhone 13的电池是长条形,主板则是“L”形。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

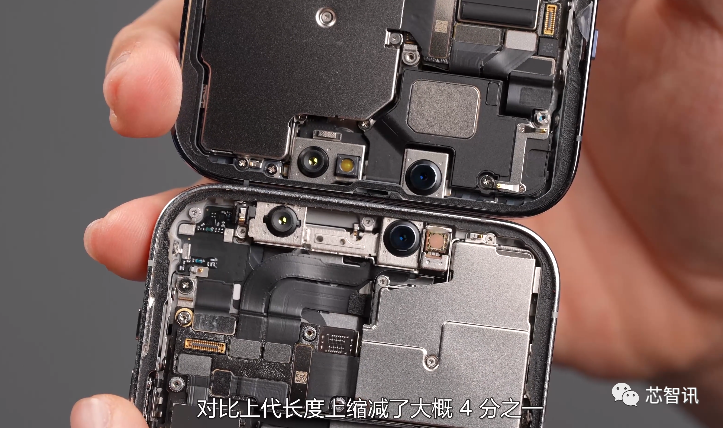

对比iPhone 13 Pro对比iPhone 12 Pro的Face ID组件,可以看到前者比上代Face ID组件的长度上缩小了大约1/4。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

取出后置三摄模组,可以看到,后置三摄被固定在了同一个金属防滚架上,主摄像头有一根单独的排线,超广角和长焦镜头则共用一根排线。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

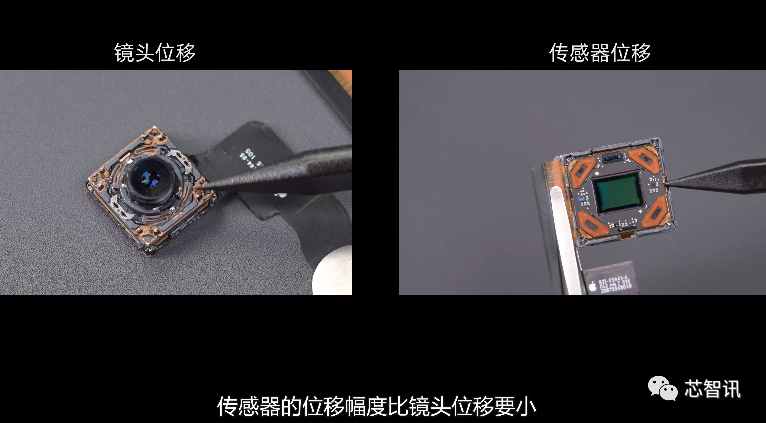

其中,主摄采用了传感器位移式防抖,而另外两颗摄像头采用了常规的镜头防抖。由于传感器的位移幅度要比镜头位移幅度要小一些,所以理论上来说传感器位移式的防抖能力相对来说会差一些。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

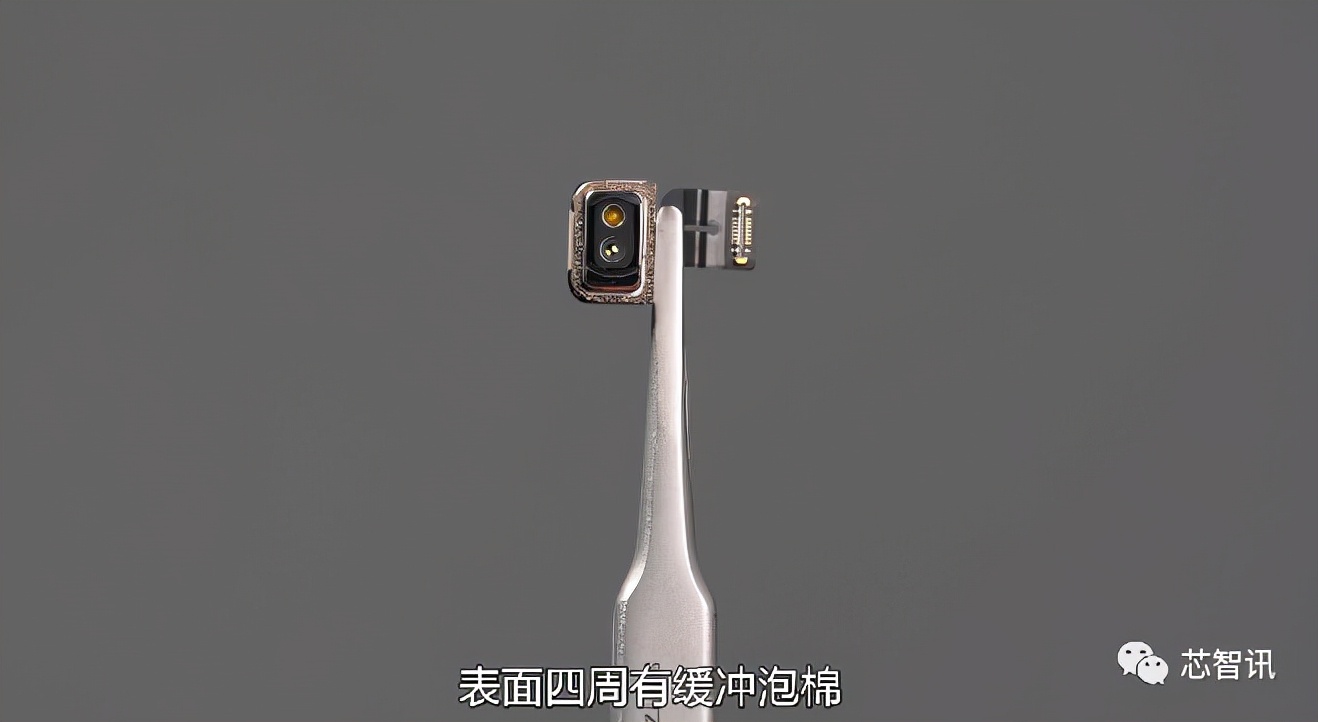

断开WiFi和激光雷达(LiDAR)的排线,卸下固定激光雷达的螺丝,即可取出激光雷达,发现激光雷达表面4周有缓冲泡棉。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

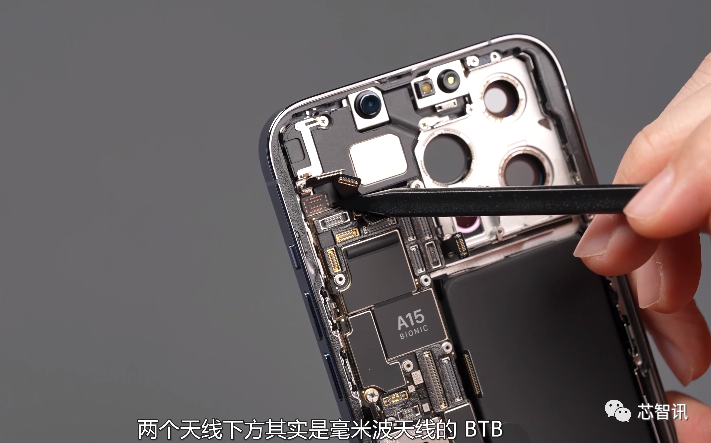

断开左上方的两根天线排线之后,发现下方原本应该还有一个毫米波天线的排线,只不过国行版的iPhone 13系列不支持毫米波,所以只有一个预留的焊盘。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

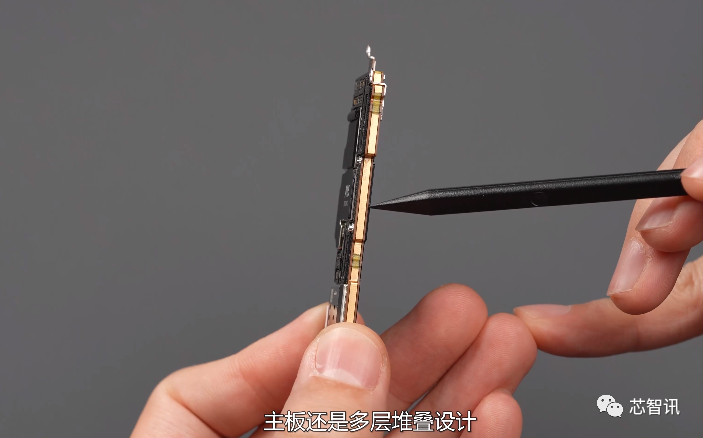

iPhone 13 Pro的主板依然采用的是双层堆叠设计,SIM卡槽则是直接被焊接在主板上的。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯
iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

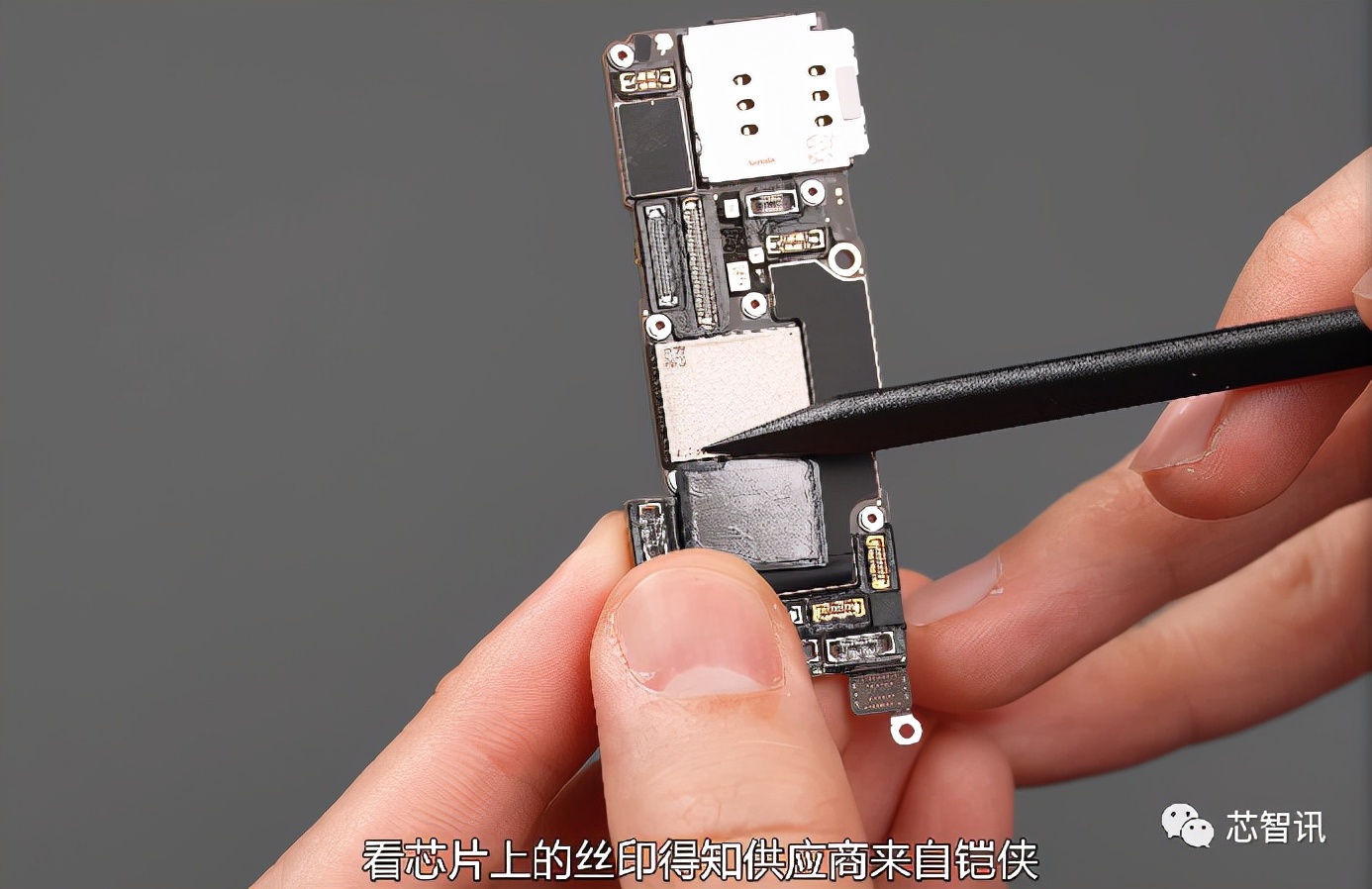

撕开A15对应的散热膜,但是其下方并不是A15处理器,而是ROM,供应商是铠侠。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

将双层堆叠主板分开后,才能看到A15的真容,不过实际上,上面的是RAM内存,供应商是三星,其下方才是真正的A15。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

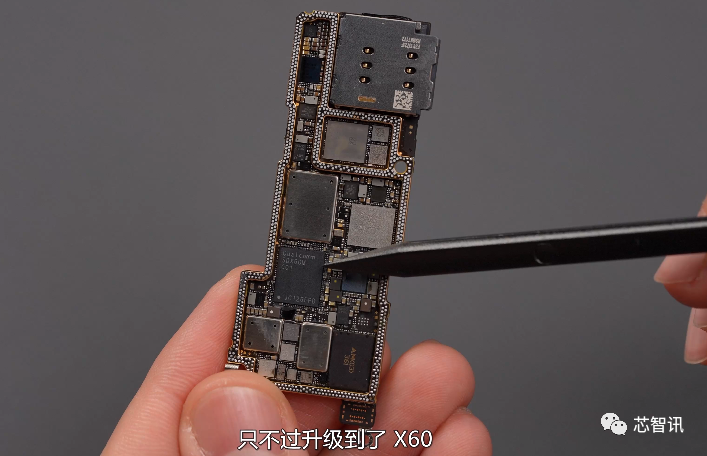

另外,iPhone 13系列依然是外挂了高通的5G基带,只不过升级到了骁龙X60,5G的整体性能应该有不小的提升。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

主板上其余可以识别的芯片还有USI/环旭电子的WiFi/蓝牙模块,苹果的电源管理IC等。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

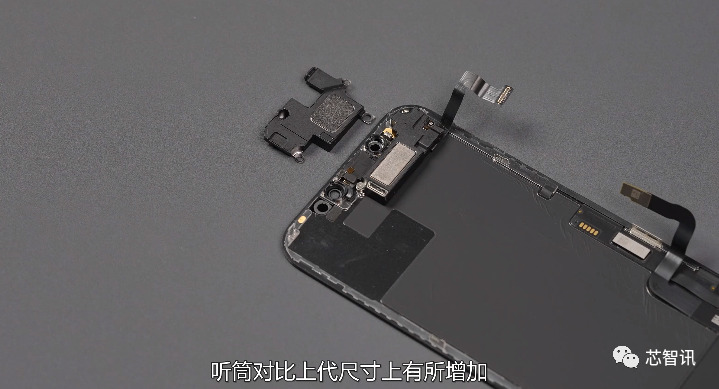

取下听筒后,发现iPhone 13 Pro的听筒相比上一代,在尺寸上也有所增加。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

卸下iPhone 13 Pro的Face ID模组,与上一代的iPhone 12 Pro的Face ID模组对比可以看到,前者除了尺寸变小后,在结构排布上也发生了变化,并且点阵投影仪的外观也有明显的变化。由于原本固定在屏幕上的泛光感应元件消失了,因此,猜测苹果将点阵投影仪和泛光感应元件集成在了一起。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

拆卸副板之前,取出下方的扬声器,该扬声器通过触点与副板连接,尺寸上与上代差不多。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

取出Taptic Engine马达,对比上一代尺寸略有缩小。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯
iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

△底部的气压传感器

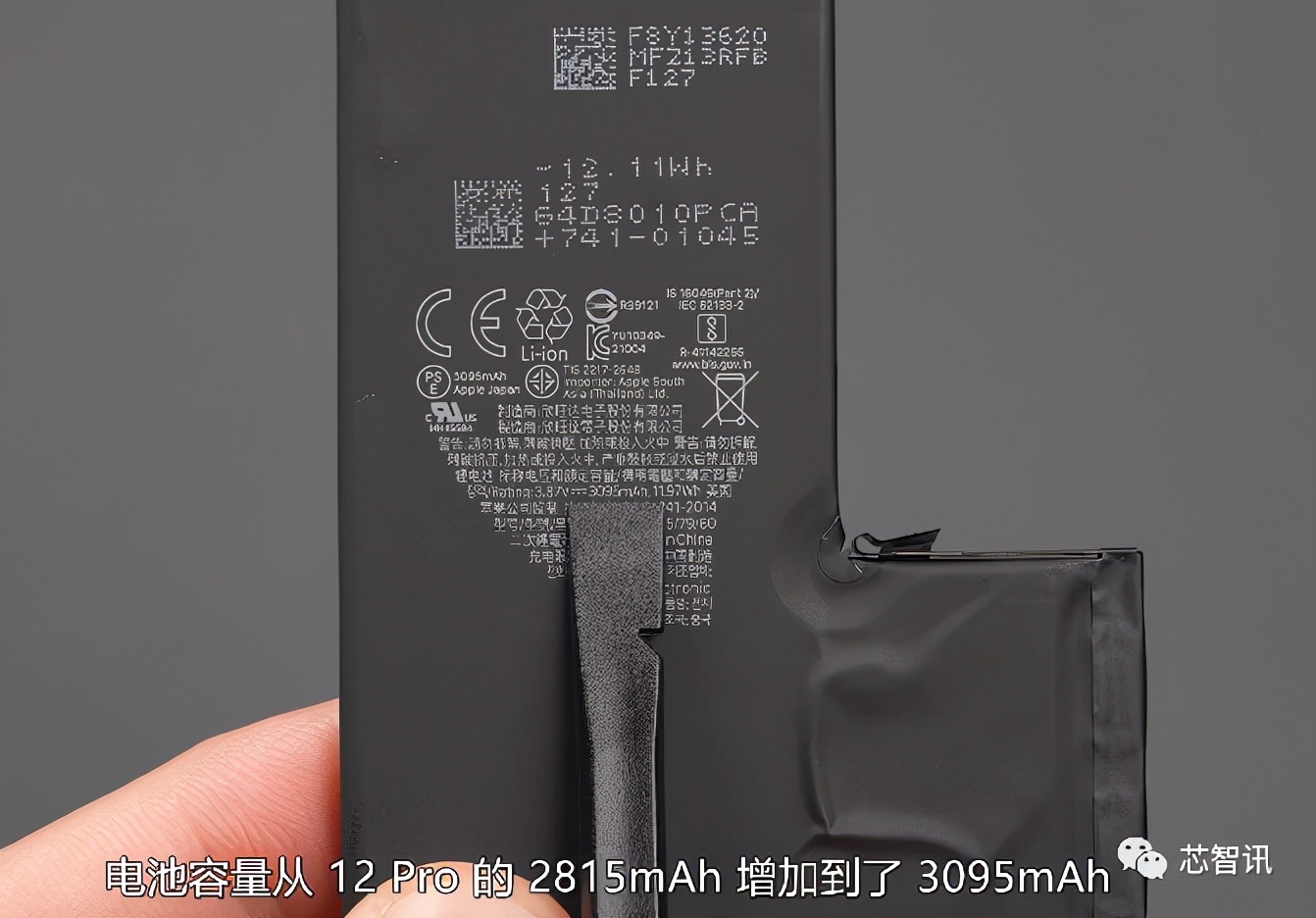

取出iPhone 13 Pro的电池,从电池上标注的信息来看,iPhone 13 Pro的电池容量从iPhone 12 Pro的2815毫安时增加到了3095毫安时,制造商从上代的新普科技改为了兴旺达。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

iPhone 13 Pro整机拆完后,统计发现共用了18种73颗螺丝,相较于上代的29种螺丝,对于拆机人来说温和了。最后,楼斌给iPhone 13 Pro打90分,并推荐入手配备120Hz高刷屏的iPhone 13 Pro系列。

iPhone 13 Pro拆解:升级骁龙X60基带,电池容量提升至3095mAh-芯智讯

编辑:芯智讯-浪客剑 图片来源:微机分@楼斌Robin
