10月22日,网友@科技小百度 在网上发布了一段苹果iPhone 12的一段拆解视频。根据视频显示,iPhone 12采用的柔性屏比之前的iPhone 11更轻薄,马达和扬声器也比iPhone 11更小,其主板采用了“L”型双层主板设计,内置的5G基带采用的是高通骁龙X55,电池容量仅有2815mAh。

下面具体来看:

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△首先打开包装,取出手机,可以看到,iPhone 12的配件已经取消了耳机和充电头,只有一根数据线。虽然苹果称这是为了环保,但不管怎么样,成本肯定省了不少。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△通过热风枪和吸盘等工具将iPhone 12打开后,可以看到内部的机构

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△取下屏幕

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△通过对比可以看到,iPhone 12的柔性OLED屏相比iPhone 11要更轻薄。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△取下iPhone 12的后置摄像头模组,与iPhone 11的后置摄像头模组对比,可以看到,两者的尺寸和大小非常接近,只是排线的布局有所改变。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△iPhone 12后置的闪光灯的排线也采用了独立设计

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△iPhone 12的SIM卡座也采用的是独立的卡座设计

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△取下扬声器后,对比发现,iPhone 12的扬声器要比iPhone 11的扬声器体积更小。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△同样,iPhone 12的马达也要比iPhone 11的马达体积更小。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△iPhone 12前置的3D结构光模组也与之前几乎一样,没有什么变化

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△虽然iPhone 12系列的整体配置相比前代来说提升了不少,但是电池容量却缩水了,只有2815mAh,相比iPhone 11(3110mAh)少了近300mAh。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△音量键、开机键和无线充电线圈被连在了一起

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△无线充电线圈

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△无线充电线圈下方黏贴了一圈的小型磁铁,这应该是为苹果新推出的MagSafe 磁吸无线充电器所准备的,可以很方便的通过磁吸对准位置。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△再来看下主板,iPhone 12采用的是“L”型的双层主板设计,相比iPhone 11的主板要大了很多。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△打开双层主板后,可以看主板上的芯片

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

△可以看到,iPhone 12的5G基带芯片采用的是高通的骁龙X55。

资料显示,高通骁龙X55基于7nm工艺,相对于之前的单模5G调制解调器骁龙X50来说,不仅支持支持5G NR毫米波和6GHz以下频谱频段,可同时支持向下兼容2/3/4G网络,并且在上下行速率上进一步提升。在5G模式下,骁龙X55可实现最高达7Gbit/s的下载速度和最高达3Gbit/s的上传速度。

苹果iPhone 12拆解:确认采用高通骁龙X55基带芯片

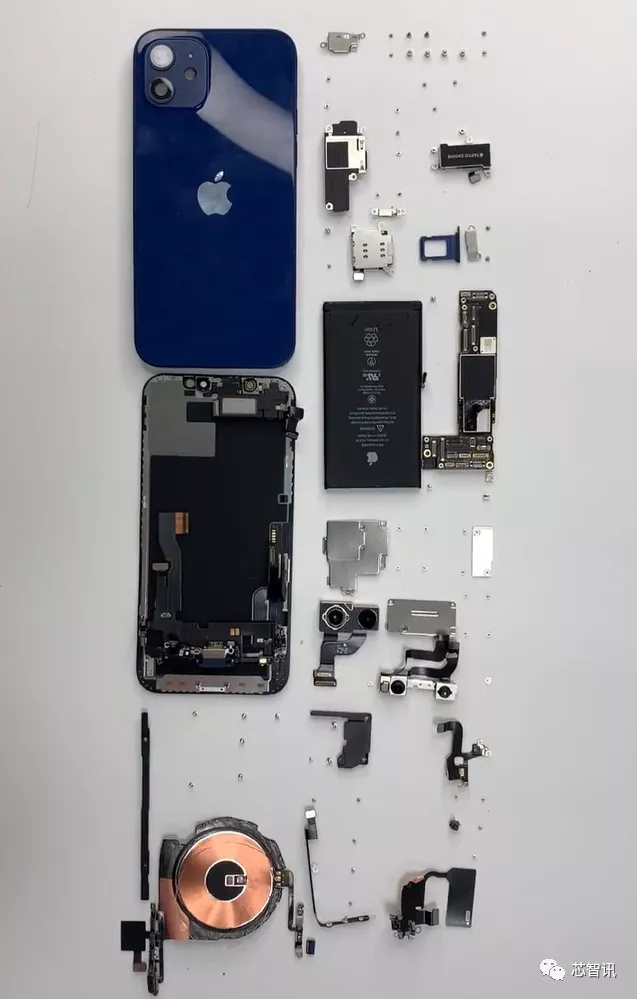

△苹果iPhone 12内部器件全家福
